Строительная практика выработала несколько проверенных систем перевязки кирпичной кладки облицовочного кирпича — каждая из которых имеет свою область применения, свои достоинства и ограничения. Понимание их принципов необходимо как профессиональному каменщику, так и застройщику, контролирующему качество работ.
Зачем нужна перевязка и какие швы она перекрывает
При кладке различают три вида швов: горизонтальные (постельные), вертикальные продольные и вертикальные поперечные. Горизонтальные швы разделяют ряды по высоте и перекрываются автоматически при укладке следующего ряда. Гораздо важнее правильно перекрыть продольные и поперечные вертикальные швы.
Продольные вертикальные швы проходят вдоль стены параллельно ее плоскости. Если их не перевязывать, стена толщиной, например, в полтора кирпича расслаивается на три отдельные независимые стенки толщиной в полкирпича каждая, нагрузка между которыми распределяется неравномерно. Продольные швы перевязывают тычковыми рядами — когда кирпич укладывается короткой стороной (тычком) поперек стены.
Поперечные вертикальные швы расположены перпендикулярно лицевой плоскости стены. Их перевязка обеспечивает продольную связь между отдельными кирпичами в ряду, позволяет распределять нагрузку на соседние участки кладки и сохраняет монолитность при температурных деформациях и неравномерных осадках фундамента. Поперечные швы перекрываются как ложковыми, так и тычковыми рядами.
Главное правило любой системы перевязки: ни один вертикальный шов в нижнем ряду не должен совпадать с вертикальным швом в вышележащем ряду без его перекрытия кирпичом. При этом минимальное смещение в швах составляет четверть длины кирпича для поперечных и половину — для продольных.
Общие требования к кладке независимо от системы перевязки
Прежде чем рассматривать конкретные системы, важно обозначить правила, которые являются обязательными при любом способе укладки. Кладку стен, простенков и столбов необходимо всегда начинать и заканчивать тычковыми рядами. Это обеспечивает наилучшую связь конструкции с примыкающими элементами: балками, прогонами, плитами перекрытия, мауэрлатами. Тычковые ряды также обязательно укладывают на уровне обрезов стен и столбов, в выступающих элементах кладки — карнизах, поясках, а также у начала и конца рядовых перемычек. Все тычковые ряды выкладывают исключительно из целого кирпича.
Стандартная толщина горизонтального шва в кладке составляет 12 мм, вертикального — 10 мм, с допустимыми отклонениями не более 2–3 мм. В один метр высоты кладки из одинарного кирпича толщиной 65 мм с учетом швов укладывается 13 рядов.

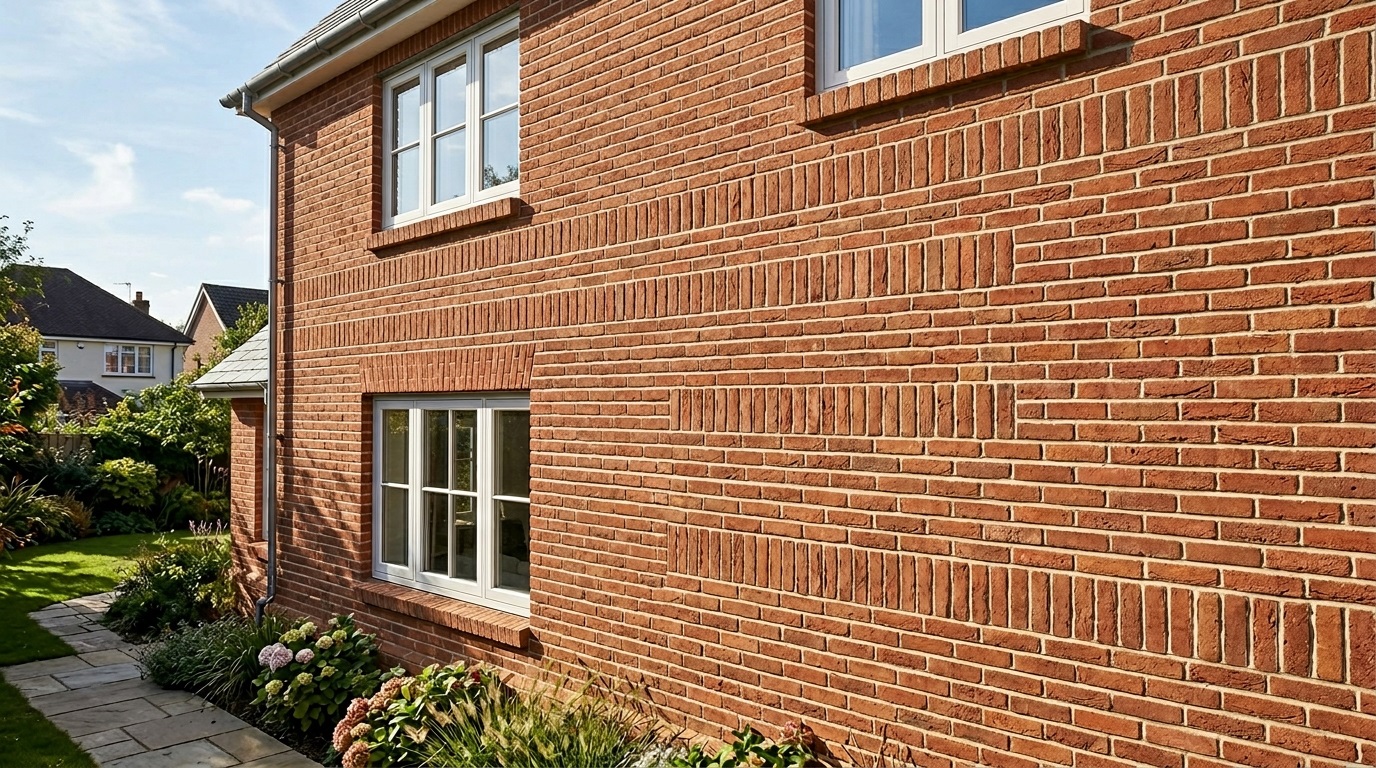

Однорядная (цепная) система перевязки швов
Однорядная система перевязки швов — наиболее строгая и прочная из всех распространенных схем. Ее второе название — цепная — хорошо отражает суть конструкции: каждый кирпич оказывается «вцеплен» в соседние как сверху, так и снизу, образуя непрерывную пространственную цепь.
Принцип однорядной кладки состоит в поочередном чередовании тычковых и ложковых рядов без исключений: один тычковый ряд, следующий — ложковый, потом снова тычковый. При этом вертикальные поперечные швы в смежных рядах смещаются относительно друг друга на четверть кирпича, а вертикальные продольные — на половину. Все вертикальные швы нижнего ряда полностью перекрываются кирпичами вышележащего ряда. Ни один шов не остается без перекрытия ни на каком уровне.
Однорядный способ укладки обеспечивает наибольшую механическую прочность из всех базовых систем и надежно защищает стену от появления поперечных трещин — температурных и осадочных. Именно поэтому цепную перевязку применяют при возведении ответственных несущих стен, которые не планируется облицовывать снаружи другим материалом. Такая кладка хорошо работает при использовании керамического и силикатного кирпича, при строительстве зданий высотой в несколько этажей.
Вместе с тем однорядный способ имеет существенный практический недостаток: из-за обязательного чередования рядов каменщику приходится постоянно менять приемы укладки — от ложковой версты к тычковой и обратно. Кроме того, на торцах стен, в углах, у проемов и примыканий требуется большое количество неполномерных кирпичей — трехчетвертных и половинок, получаемых путем рубки. Это увеличивает трудозатраты и расход материала.

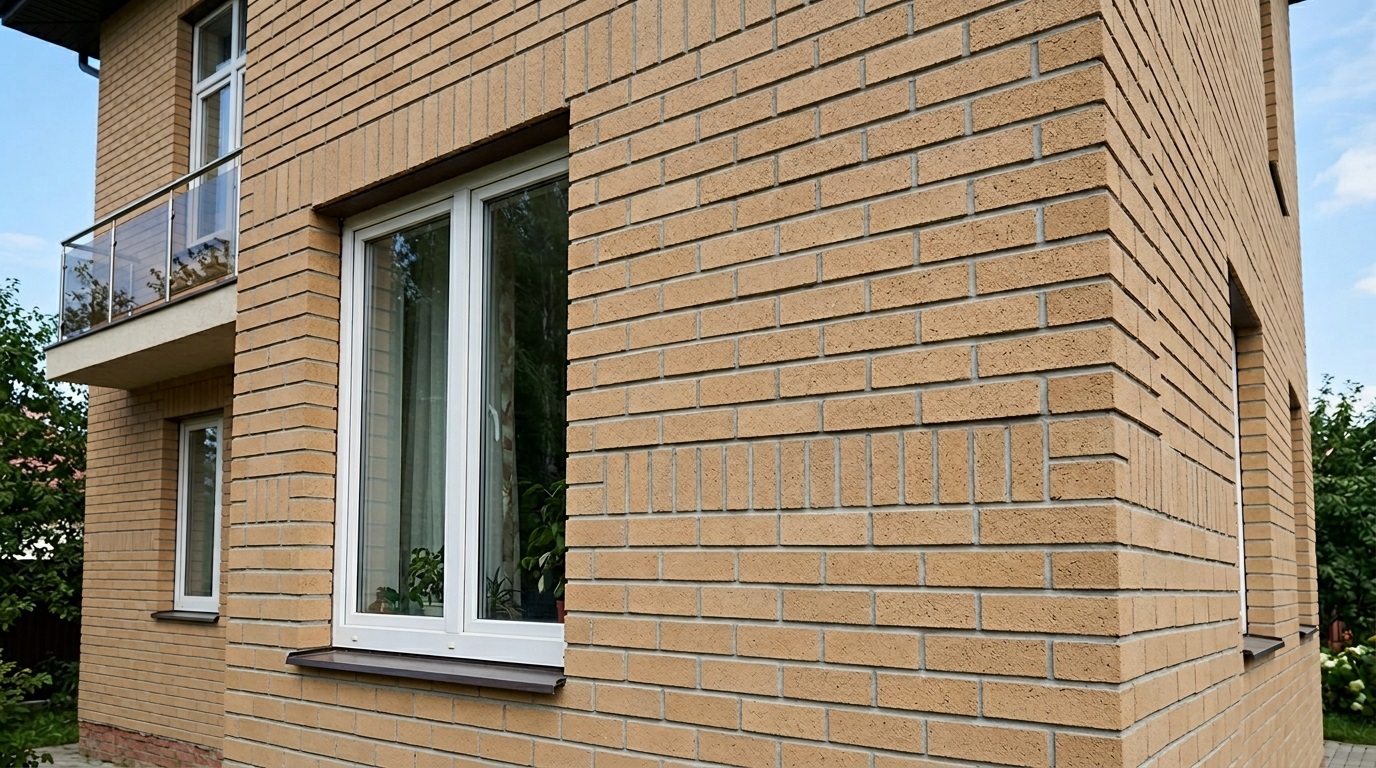

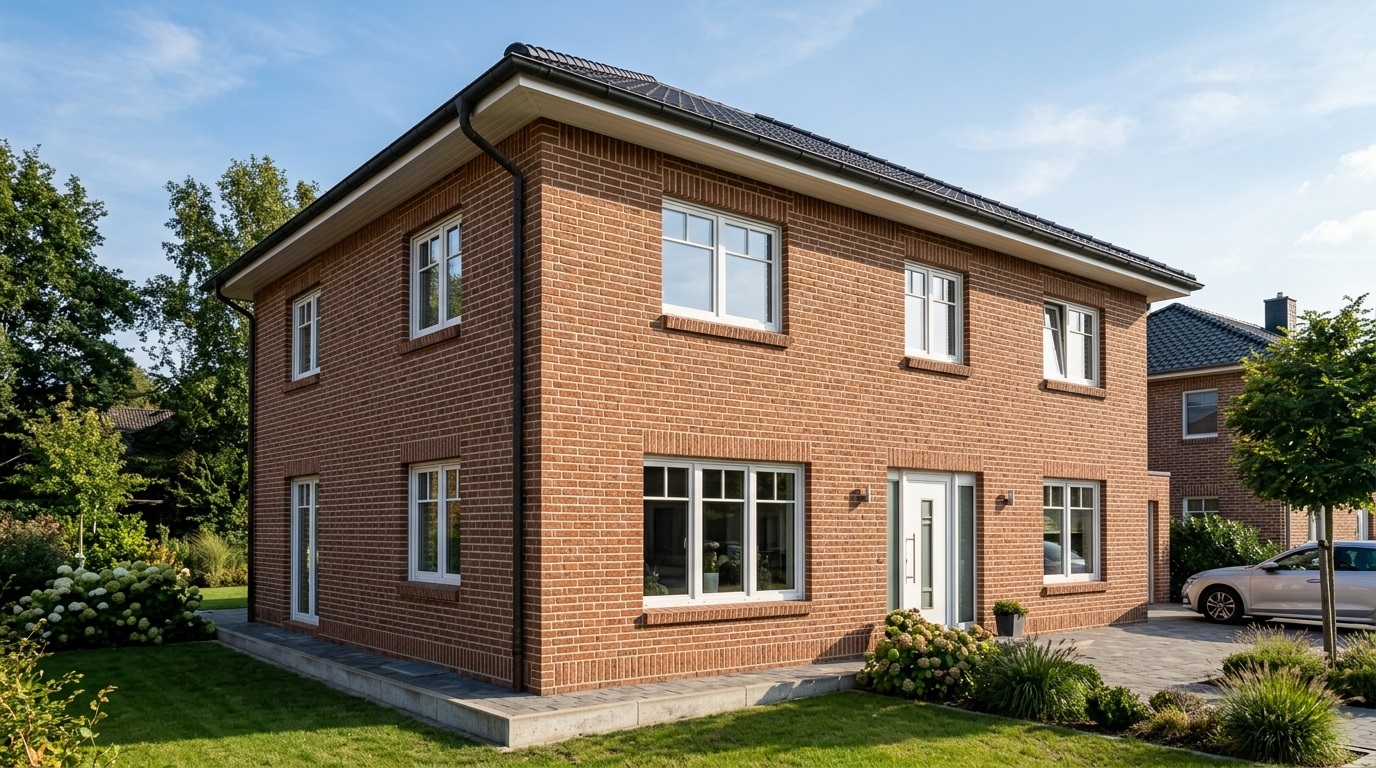

Многорядная система перевязки кирпичной кладки
Многорядная система перевязки кирпичной кладки была разработана именно для устранения трудоемкости однорядного метода. В ее основе лежит другой принцип чередования рядов: один тычковый ряд приходится на несколько ложковых. Для одинарного кирпича толщиной 65 мм классическая многорядная система предусматривает шестирядный цикл — один тычковый ряд на пять ложковых. Для утолщенного кирпича толщиной 88 мм допустим цикл из пяти рядов: один тычковый и четыре ложковых.
При таком подходе ложковые ряды перекрывают вертикальные поперечные швы на половину кирпича относительно соседнего ряда. Продольные вертикальные швы в пяти ложковых рядах не перекрываются — и это принципиальное отличие от однорядного метода. Перекрытие продольных швов происходит только в тычковом ряду, который охватывает всю толщину стены и связывает внешнюю и внутреннюю версты вместе с забуткой в единое целое.
Многорядный способ имеет весомые производственные преимущества. Укладка нескольких подряд ложковых рядов по натянутому шнуру-причалке значительно быстрее и проще, чем постоянное чередование ложковых и тычковых рядов. До 40% кирпича укладывается в забутку, где не требуется высокой квалификации каменщика, что позволяет рационально распределять труд бригады. Снижается и расход неполномерных кирпичей. Отдельным достоинством является то, что на высоте нескольких ложковых рядов вертикальные продольные швы не заполняются раствором полностью, сохраняя воздушную прослойку, которая повышает теплоизоляционные свойства стены.
С точки зрения прочности многорядная кладка незначительно — примерно на 6% — уступает однорядной. На практике этот показатель компенсируется применением более высококачественного раствора и не является препятствием для возведения жилых и общественных зданий. Именно многорядный способ рекомендован строительными нормами в качестве основного при возведении стен, в том числе тех, что впоследствии будут облицовываться лицевым кирпичом. При двухрядной кладке на 1 м² поверхности расходуется около 80 лицевых кирпичей, тогда как при многорядной — только 64, что существенно снижает стоимость работ.
Многорядную систему нельзя применять для кладки столбов и простенков шириной до одного метра. Из-за неполной перевязки продольных швов по высоте пяти ложковых рядов такие конструкции не набирают достаточной несущей способности. Также многорядный способ требует особой осторожности при работе в зимнее время: если в незаполненный продольный вертикальный шов попадет вода и замерзнет, это может вызвать выпучивание наружных верст, не имеющих перевязки на протяжении пяти рядов.
Трехрядная система перевязки

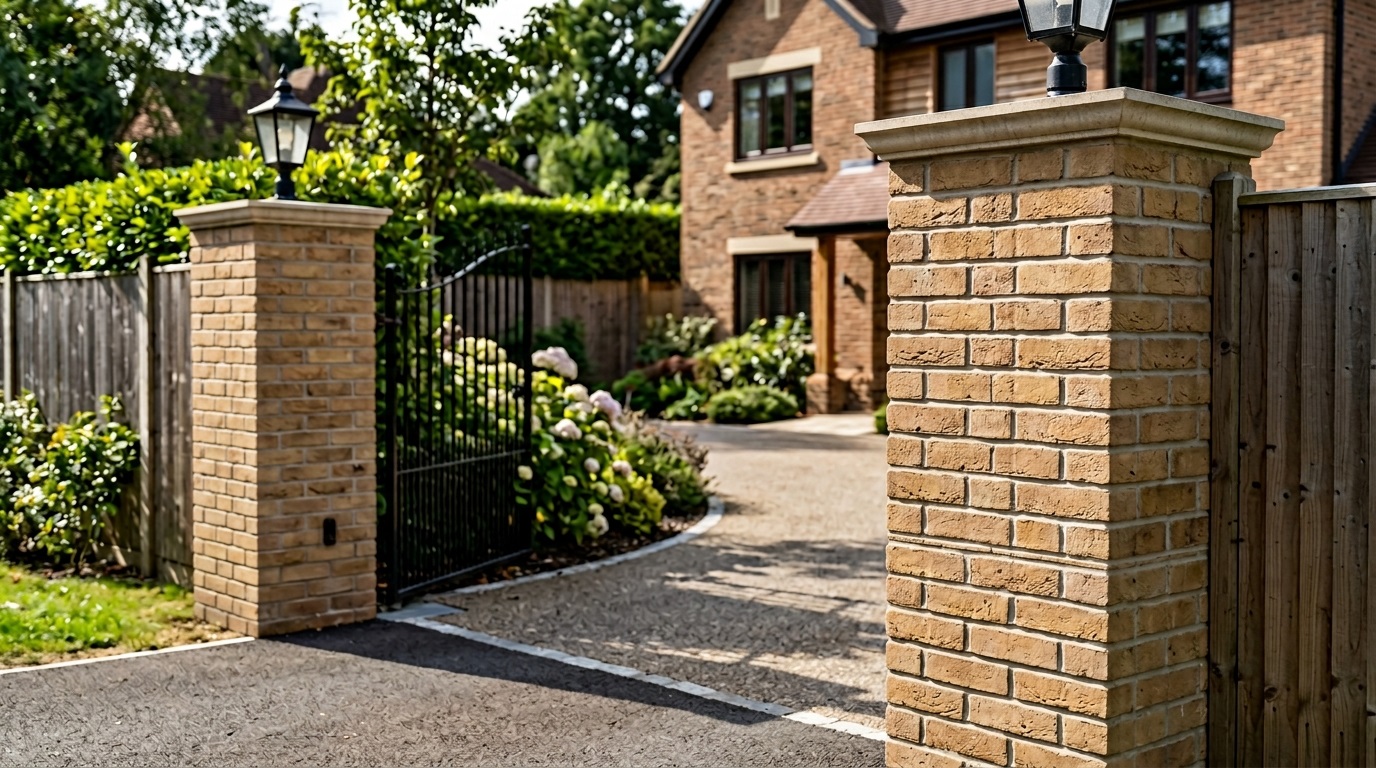

Трехрядная система перевязки является разновидностью многорядной, адаптированной специально для возведения столбов, пилонов и узких простенков шириной до одного метра. Ее принцип — чередование трех ложковых рядов и одного тычкового. При этом в трех смежных ложковых рядах допускается совпадение вертикальных швов по высоте, которые затем перекрываются кирпичами четвертого, тычкового ряда.
Именно трехрядный способ позволяет возводить столбы с разумным количеством неполномерных кирпичей и при этом обеспечивать достаточную перевязку для восприятия сжимающих нагрузок. Использование однорядной системы при кладке столбов категорически не рекомендуется строительными нормами: цепная перевязка требует применения большого количества трехчетвертных кирпичей, что технически неудобно и нерационально.
Трехрядный цикл хорошо подходит также при возведении внутренних несущих стен из силикатного кирпича в тех ситуациях, когда требуется найти баланс между производительностью труда и достаточной перевязкой конструкции.

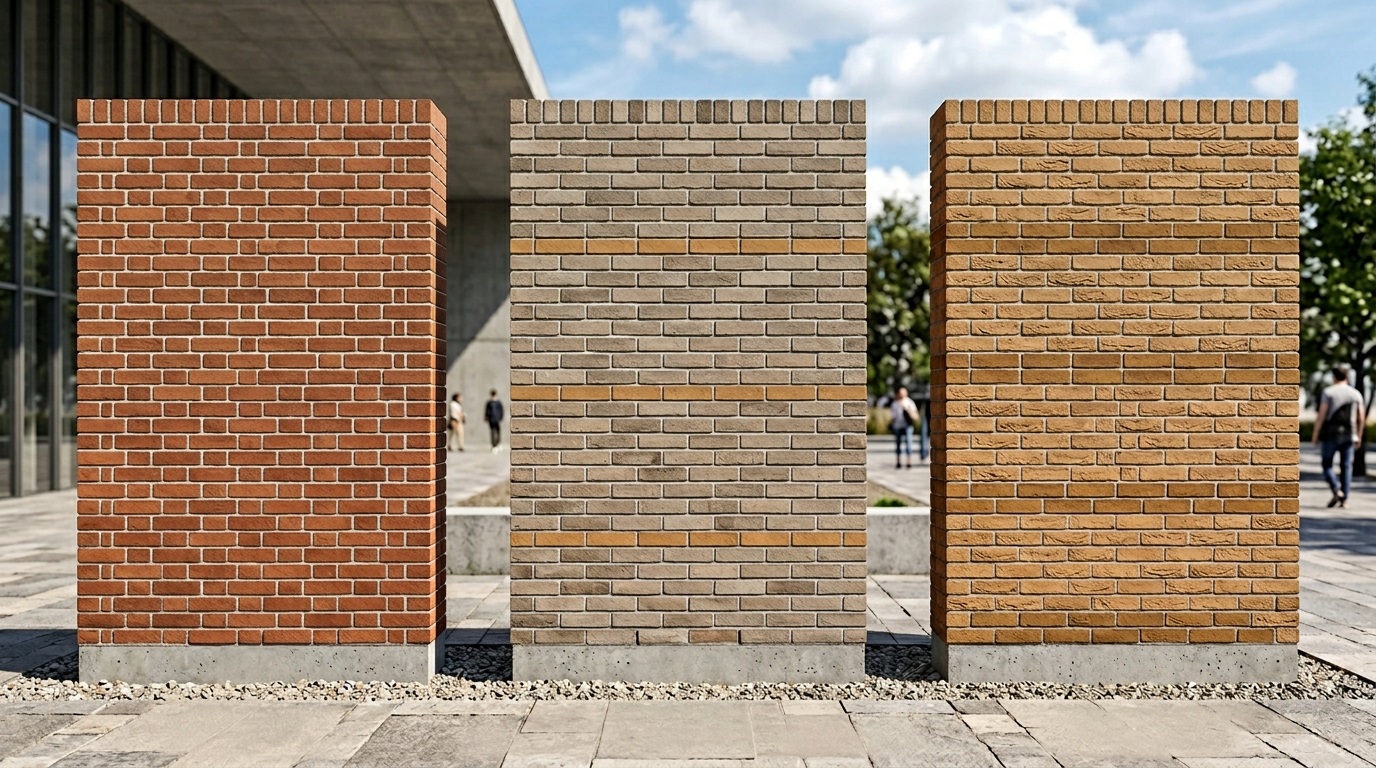

Сравнение систем и выбор подходящего варианта
Выбор конкретного способа укладки определяется типом конструкции, условиями производства работ и требованиями к прочности. Для несущих стен жилых и общественных зданий оптимальна многорядная система как компромисс между производительностью и прочностью. Однорядный способ применяют там, где требуется максимальная надежность и нет потребности в высоком темпе работ. Для столбов и узких простенков выбор однозначен — трехрядная схема.
Независимо от выбранного способа, тычковые ряды всегда выкладываются из целого кирпича, а сама кладка начинается и завершается тычковым рядом. Соблюдение этих правил гарантирует, что стена будет работать как единая пространственная система, равномерно воспринимающая нагрузки и способная противостоять неравномерным деформациям на протяжении всего срока эксплуатации здания.
